等离子切割烟雾净化方案
产品简介:
本方案采用吹吸式除尘系统，该系统在工作台一侧设置一个可以随切割机一起移动的吸风口，相应的另一侧设置一个带有小型轴流风机的吹风口，或是在工作台两侧各设置一个吸风口在其切割时比较窄的若干个隔栅之间形成一个风道，该种形式可以用比较小的风量就可以达到比较好的除尘效果。并且该种除尘形式的切割平台比较简单，总体投资费用比较小。
典型用途:
激光/等离子切割烟雾净化
吹吸式切割平台除尘系统工作原理：
在切割平台一侧安装方形吸风道，吸风道上方装有一个可随切割机一起移动的滑动吸风小车，并在切割平台的另一侧装有吹风风机。滑动吸风小车、切割头、吹风风机安装在切割机沿横梁方向的同一直线上。利用切割平台上的格栅板与被切割钢板形成烟气通道，切割钢板时，吹风风机将产生的切割烟尘通过该烟气通道吹向吸风小车吸风口，进入方形吸风道，最后进入净化器主机进行净化处理。

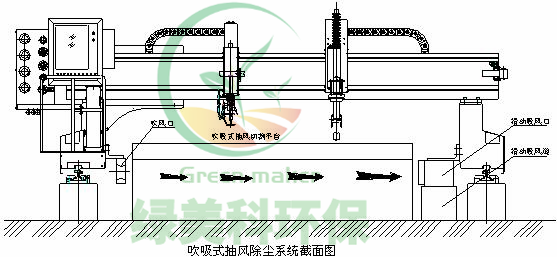

切割平台结构图

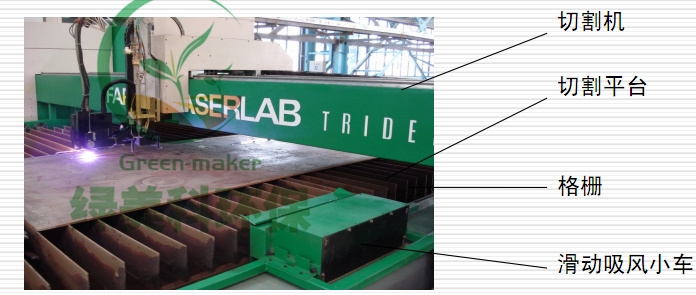

吹吸式切割平台结构
方形吸风道、滑动吸风小车是吹吸式切割平台的重要组成部分。工作时，密封皮带在管道负压的作用下紧紧地贴附在方形吸风道上方，起到密封作用。在滑动吸风小车处，小车内有两个滚轴，密封皮带从小车内穿过时被顶起。这样烟尘通过小车吸风口进入方形吸风道，进入净化器净化。
吹吸式切割平台除尘系统特点
吹吸式切割平台最近几年得到广泛应用，对3.5米以上切割平台的除尘应用效果明显。
特点：
♦结构简单，钢材耗量较少，制作精度要求不高；
♦组件较少，故障点少，维修简单；
♦清渣方便；
♦同等切割平台宽度，所需抽风量小，除尘投资较少。
♦抽风效果受钢板在切割平台上的覆盖率影响大，覆盖率越高，效果越好。
